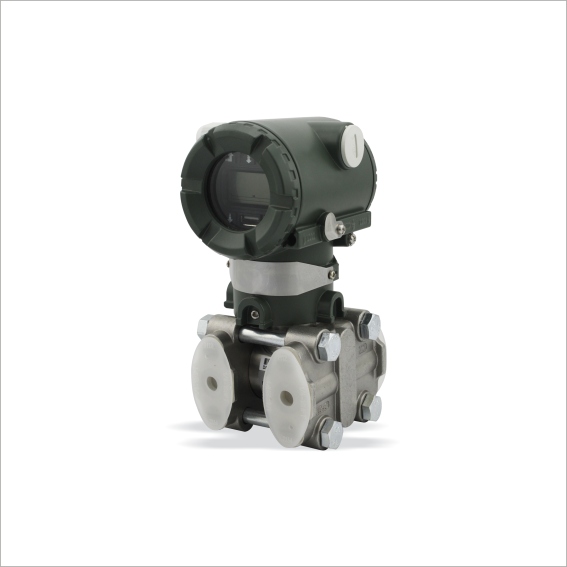

昌暉SWP-T61電容式智能變送器壓力變送器4-20mA
產品介紹
昌暉SWP-T61電容式智能變送器壓力變送器4-20mA
SWP-T61數字式壓力/差壓變送器，采用電容式傳感器設計而成。
規 格 | 說 明 | |
輸出 | 4~20mA DC，用戶可選擇線性或平方根輸出數字過程變量疊加在4~20mA信號上，可供采用HART協議的上微機使用 | |
介質 | 液體，氣體和蒸汽 | |
溫度 極限 | 線路板工作溫度 | -4℃~85℃ |
傳感器工作溫度 | 充硅油 -40℃~104℃ | |
濕度極限 | 0~*相對濕度 | |
容積變化量 | 小于0.16cm3 | |
使用溫度 | -20℃~+80℃ | |
儲存溫度 | -40℃~+104℃ | |
重量 | 不包括附件，AP、DP、GP和HP型重2.4kg | |
SWP-T61數字式壓力/差壓變送器，采用電容式傳感器設計而成。
型 號 | 變送器類型（只選一個） | DP | HP | GP | AP | ||
SWP-T61DP | 差壓變送器 | √ | * | * | * | ||
SWP-T61HP | 高靜壓差壓變送器 | * | √ | * | * | ||
SWP-T61GP | 表壓變送器 | * | * | √ | * | ||
SWP-T61AP | 絕壓變送器 | * | * | * | √ | ||
代 碼 | 壓力測量范圍（URL）（只選一個） | DP | HP | GP | AP | ||
3 | 1.3~7.5KPa | √ | √ | √ | √ | ||
4 | 6.2~37.4KPa | √ | √ | √ | √ | ||
5 | 31.1~186.8KPa | √ | √ | √ | √ | ||
6 | 117~690KPa | √ | √ | √ | √ | ||
7 | 345~2068KPa | √ | √ | √ | √ | ||
8 | 1170~6890KPa | √ | * | √ | √ | ||
9 | 3480~20680KPa | * | * | √ | * | ||
0 | 6890~41370KPa | * | * | √ | * | ||
代 碼 | 變送器輸出（只選一個） | DP | HP | GP | AP | ||
E | 4-20mA，線性，模擬/阻尼可調 | √ | √ | √ | √ | ||
N | 4-20mA，線性，數字型 | √ | √ | √ | √ | ||
S | 4-20mA，智能型，HART協議通訊 | √ | √ | √ | √ | ||
代 碼 | 結構材料 | DP | HP | GP | AP | ||
法蘭/接頭 | 排液/排氣閥 | 膜片 | |||||
22 | 316不銹鋼 | 316不銹鋼 | 316L不銹鋼 | √ | √ | √ | √ |
23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | √ | √ | √ | √ |
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾合金 | √ | √ | √ | √ |
25 | 316不銹鋼 | 316不銹鋼 | 鉭 | √ | √ | √ | √ |
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | √ | √ | √ | √ |
35 | 哈氏合金C | 哈氏合金C | 鉭 | √ | √ | √ | √ |
44 | 蒙乃爾合金 | 蒙乃爾合金 | 蒙乃爾合金 | √ | √ | √ | √ |
代 碼 | 顯示表頭（不選擇不填） | DP | HP | GP | AP | ||
M1 | 模擬刻度,線性表頭,0-*刻度 | √ | √ | √ | √ | ||
M2 | 模擬刻度,平方根指示,0-10刻度 | √ | √ | * | * | ||
M3 | 液晶顯示,線性表頭,0-*,用戶可選 | √ | √ | √ | √ | ||
代 碼 | 安裝支架 | DP | HP | GP | AP | ||
B1 | 管裝彎支架(管外徑Φ50~60) | √ | √ | √ | √ | ||
B2 | 板裝彎支架 | √ | √ | √ | √ | ||
B3 | 管裝平支架(管外徑Φ50~60) | √ | √ | √ | √ | ||
代 碼 | 泄放閥 | DP | HP | GP | AP | ||
D0 | 背面泄放閥 | √ | √ | √ | √ | ||
D1 | 側面泄放閥在壓力室上部 | √ | √ | √ | √ | ||
D2 | 側面泄放閥在壓力室下部 | √ | √ | √ | √ | ||
代 碼 | 低壓側法蘭適配器 | DP | HP | GP | AP | ||
N | 無法蘭適配器 (法蘭上由1/4NPT陰螺紋供引壓連接) | √ | √ | √ | √ | ||
C1 | 1/2NPT陰螺紋法蘭適配器,引壓過渡接頭及焊接引壓管 (不銹鋼) | √ | √ | √ | √ | ||
C2 | M20×1.5陽螺紋法蘭適配器,引壓過渡接頭及焊接引壓管 (不銹鋼) | √ | √ | √ | √ | ||
代 碼 | 認證（普通型不填） | DP | HP | GP | AP | ||
i | 本安型，防爆等級Exia II CT6 | √ | √ | √ | √ | ||
d | 隔爆型，防爆等級Exd II CT6 | √ | √ | √ | √ | ||
典型型號 | SWP-T61 DP 4 S 22 M3 B3 D2 C2 | ||||||
注：E型*小量程URL/6；N、S型
