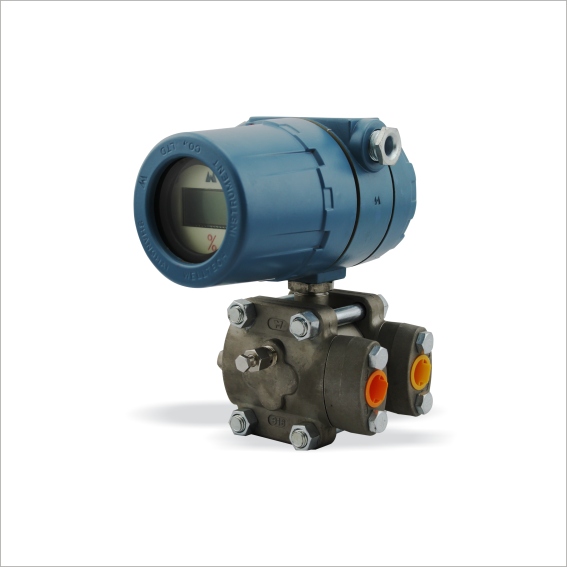

昌暉SWP-T51系列壓力變送器 智能差壓變送器
產品介紹
昌暉SWP-T51系列壓力變送器 智能差壓變送器
SWP-T51系列差壓變送器采用世界*技術開發制造的具有優越性能的新型差壓變送器，采用完全密封的δ室作為傳感元件，無機械運動部件從而提高了可靠性。差壓變送器可以*地測量低表壓、真空、液位、比重和流量。廣泛用于石油、化工、紡織、電力、食品、造紙、藥業等各工業領域。
規 格 | 說 明 | |
輸出 | 4~20mA DC | |
溫度 范圍 | 放大器工作溫度 | -25℃~+93℃ |
傳感器工作溫度 | -40℃~+104℃ | |
相對濕度 | 0~* | |
傳感器容積變化量 | 小于0.16cm3 | |
儲存溫度極限 | -20℃~+70℃ | |
阻尼 | 時間常數在0-1.67秒之間連續可調 | |
啟動時間 | *小阻尼時，*大值為2秒 | |
穩定性 | *大量程的±0.25%（12個月） | |
電氣連接 | 1/2-14NPT或M20×1.5導線管入口 | |
重量 | 5.4kg | |
型 號 | 變送器類型（只選一個） | DP | HP | GP | AP | ||
SWP-T51DP | 差壓變送器 | √ | * | * | * | ||
SWP-T51HP | 高靜壓差壓變送器 | * | √ | * | * | ||
SWP-T51GP | 表壓變送器 | * | * | √ | * | ||
SWP-T51AP | 絕壓變送器 | * | * | * | √ | ||
代 碼 | 壓力測量范圍（URL）（只選一個） | DP | HP | GP | AP | ||
3 | 1.3~7.5KPa | √ | √ | √ | * | ||
4 | 6.2~37.4KPa | √ | √ | √ | √ | ||
5 | 31.1~186.8KPa | √ | √ | √ | √ | ||
6 | 117~690KPa | √ | √ | √ | √ | ||
7 | 345~2068KPa | √ | √ | √ | √ | ||
8 | 1170~6890KPa | √ | * | √ | * | ||
9 | 3480~20680KPa | * | * | √ | * | ||
0 | 6890~41370KPa | * | * | √ | * | ||
代 碼 | 變送器輸出（只選一個） | DP | HP | GP | AP | ||
E | 4-20mA，線性，模擬/阻尼可調 | √ | √ | √ | √ | ||
N | 4-20mA，線性，數字型 | √ | √ | √ | √ | ||
S | 4-20mA，智能型，HART協議通訊 | √ | √ | √ | √ | ||
代 碼 | 結構材料 | DP | HP | GP | AP | ||
法蘭/接頭 | 排液/排氣閥 | 膜片 | |||||
22 | 316不銹鋼 | 316不銹鋼 | 316L不銹鋼 | √ | √ | √ | √ |
23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | √ | √ | √ | √ |
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾合金 | √ | √ | √ | √ |
25 | 316不銹鋼 | 316不銹鋼 | 鉭 | √ | √ | √ | √ |
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | √ | √ | √ | √ |
35 | 哈氏合金C | 哈氏合金C | 鉭 | √ | √ | √ | √ |
44 | 蒙乃爾合金 | 蒙乃爾合金 | 蒙乃爾合金 | √ | √ | √ | √ |
T | 特殊 | √ | √ | √ | √ | ||
代 碼 | 顯示表頭（不選擇不填） | DP | HP | GP | AP | ||
M1 | 模擬刻度,線性表頭,0-* | √ | √ | √ | √ | ||
M2 | 模擬刻度,平方根指示,0-10刻度 | √ | √ | * | * | ||
M3 | 液晶顯示,線性表頭,0-*,用戶可選 | √ | √ | √ | √ | ||
代 碼 | 安裝支架 | DP | HP | GP | AP | ||
B1 | 管裝彎支架(管外徑Φ50~60) | √ | √ | √ | √ | ||
B2 | 板裝彎支架 | √ | √ | √ | √ | ||
B3 | 管裝平支架(管外徑Φ50~60) | √ | √ | √ | √ | ||
代 碼 | 泄放閥 | DP | HP | GP | AP | ||
D0 | 背面泄放閥 | √ | √ | √ | √ | ||
D1 | 側面泄放閥在壓力室上部 | √ | √ | √ | √ | ||
D2 | 側面泄放閥在壓力室下部 | √ | √ | √ | √ | ||
代 碼 | 法蘭適配器 | DP | HP | GP | AP | ||
N | 無法蘭適配器(法蘭上由1/4NPT陰螺紋供引壓連接) | √ | √ | √ | √ | ||
C1 | 1/2NPT陰螺紋法蘭適配器,引壓過渡接頭及焊接引壓管 (不銹鋼) | √ | √ | √ | √ | ||
C2 | M20×1.5陽螺紋法蘭適配器,引壓過渡接頭及焊接引壓管 (不銹鋼) | √ | √ | √ | √ | ||
代 碼 | 防爆認證（普通型不填） | DP | HP | GP | AP | ||
i | 本安型，防爆等級Exia II CT6 | √ | √ | √ | √ | ||
d | 隔爆型，防爆等級Exd II CT6 | √ | √ | √ | √ | ||
典型型號 | SWP-T51 DP 4 S 22 M3 B3 D2 C2 | ||||||
注：GP和AP變送器低壓側為316不銹鋼 (√)表示可提供,(*)表示不可提供 E型*小量程URL/6；N、S型*小量程URL/50
