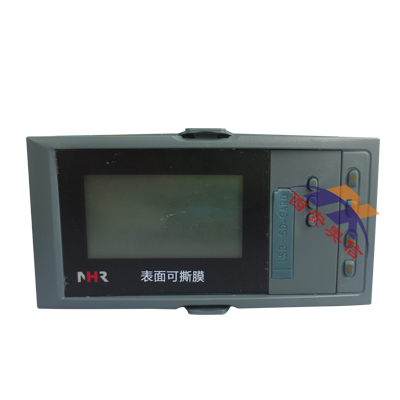

NHR-7710-A-2-AD1/1P/8路巡檢儀 NHR虹潤
產品介紹
NHR-7710-A-2-AD1/1P/8路巡檢儀 NHR虹潤
產品介紹
NHR-7700系列液晶多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。儀表全面采用了表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強，可靠性高。
儀表可選擇8路或16路*信號輸入，各輸入通道信號互不干擾，報警方式可選擇“統一報警輸出”、“16限分別報警輸出”，變送輸出方式可以選擇“統一變送輸出”、“8路分別變送輸出”、并帶有RS485/232通訊等輸出功能，是一款功能齊全的漢顯儀表。
產品特點
可選擇8路或16路*信號輸入，各輸入通道信號互不干擾。
報警方式可選擇“統一報警輸出”、“分別報警輸出”。
變送輸出方式可以選擇“統一變送輸出”、“分別變送輸出”。
儀表通信數據刷新周期2秒/16路。
可同屏選擇大、小字體信號顯示和報警狀態顯示。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
儀表選型
NHR-77 □-□-□-□-□液晶多路測量顯示控制儀
① ② ③ ④ ⑤
| ①輸入通道 | ③報警輸出 | ||
| 代碼 | 輸入通道 | 代碼 | 報警通道(繼電器接點輸出) |
| 10 20 | 8路輸入 16路輸入 | X 1 2 | 無輸出 統一報警 分別報警 |
| ②規格尺寸 | |||
| 代碼 | 寬*高*深 | ||
| A B C | 160*80*136mm（橫式） 80*160*136mm（豎式） 96*96*136mm（方式） | ||
| ④供電電源 | |||
| 代碼 | 電壓范圍 | ||
| A D | AC/DC 100～240V(AC/50-60Hz) DC 12～36V | ||
| ⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略) | |||
| 變送輸出(備注1) | 通訊輸出 | ||
| 代碼 | 輸出通道 | 代碼 | 通訊接口(通訊協議) |
| 1 2 | 統一變送輸出 分別變送輸出 | D1 D2 D3 | RS485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口 |
| 饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓) | ||
| 1P 2P | 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示#路12V，第二路24V饋電輸出。 | ||
