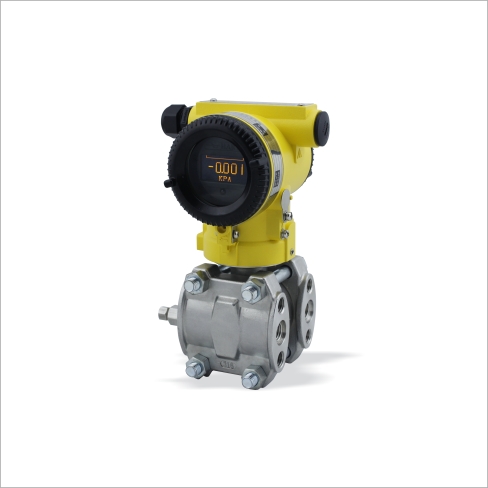

昌暉壓力變送器SWP-ST61RD/RG系列遠傳壓力 差壓變送
產品介紹
昌暉壓力變送器SWP-ST61RD/RG系列遠傳壓力 差壓變送
SWP-ST61RD/RG系列遠傳壓力/差壓變送器，是以微處理器為核心的現場壓力測量儀表。廣泛用于液體、氣體或蒸汽的液位、壓力的測量。◎精度+ -0.1%F.S.◎量程比50:1或15：1◎具有自診斷和遠程功能◎具有紅外無線設置功能◎執行HART協議通用技術參數
| 規格參數 | 說 明 |
| 供電電源 | 9-45VDC。 |
| 輸出信號 | 二線制4～20mA DC帶數字通訊（HART協議）輸出。 |
| 內置顯示器（選配） | OLED顯示數值、數位、單位和棒狀圖。 |
| 自診斷功能 | 放大器故障、膜盒故障，設置故障，環境溫度報警、壓力/靜壓報警等。 |
| 工作溫度 | -40～85oC。 |
二、傳感器類型
| 傳感器型號 | 測量范圍 | 測量量程 | *大工作壓力 | 精度穩定性 |
| 4 | -37.4～37.4kPa | 6.2～37.4 kPa | 基型表額定壓力與遠傳密封裝置額定壓力的較小值 | 量程的±0.1%/每年*大偏差為量程的±0.1% |
| 5 | -100～186.8 kPa | 31.1～186.8 kPa | ||
| 6 | -100～690 kPa | 117～690 kPa | ||
| 7 | -100～2068 kPa | 345～2068 kPa |
型譜
| 型 號 | 變送器類型 | |||
| SWP-ST61RD | 遠傳壓力變送器 | |||
| SWP-ST61RG | 遠傳差壓變送器 | |||
| 代 碼 | 測量量程（URL） | |||
| 4 | 6.2 ~37.4KPa | |||
| 5 | 31.1 ~186.8KPa | |||
| 6 | 117 ~690KPa | |||
| 7 | 345 ~2068KPa | |||
| T | 特殊訂制 | |||
| 代 碼 | 法蘭適配器 | |||
| N | 4-20mA,數字智能型 | |||
| S | 4-20Ma,智能型,HART協議通信 | |||
| 代 碼 | 結構材料 | |||
| 法蘭/接頭 | 排液/排氣閥 | 隔離膜片 | ||
| 22 | 316不銹鋼 | 316不銹鋼 | 316L不銹鋼 | |
| 代 碼 | 過程充液 | 溫度極限 | ||
| A | D.C.硅油200 | -40℃~149℃ | ||
| B | D.C.硅油704 | 15℃~315℃ | ||
| C | 惰性液 | -45℃~205℃ | ||
| 代碼 | 遠遠傳裝置 | |||
| S1 | 一個遠傳裝置 | |||
| S2 | 兩個遠傳裝置 | |||
| 代碼 | 顯示表頭(不選擇不填) | |||
| M3 | 液晶顯示，線性表頭，0-*用戶可選 | |||
| 代碼 | 安裝支架 | |||
| B1 | 管裝彎支架(管外徑Φ50-60) | |||
| B2 | 板裝彎支架 | |||
| B3 | 管裝平支架(管外徑Φ50-60) | |||
| 代碼 | 法蘭適配器 | |||
| N | 無法蘭適配器(法蘭上由1/4NPT陰螺紋供引壓連接) | |||
| C1 | 1/2NPT陰螺紋法蘭適配器，引壓過渡接頭焊接引壓管(不銹鋼) | |||
| C2 | M20x1.5陽螺紋法蘭適配器，引壓過渡接頭焊接引壓管(不銹鋼) | |||
| 代碼 | 認證(普通型此欄不填) | |||
| d | 隔爆型，防爆等級Exd II CT6 | |||
| 代碼 | 遠傳裝置長度 | |||
| － | 單位:米(直接填寫) | |||
| /□ 典型型號: | 遠傳法蘭型號PFW、RTW、RFW、EFW（見法蘭型號選型表） SWP-ST61 RD 4 N 22 A S2 M3 B1 N-5m | |||
注：*小量程URL/15
