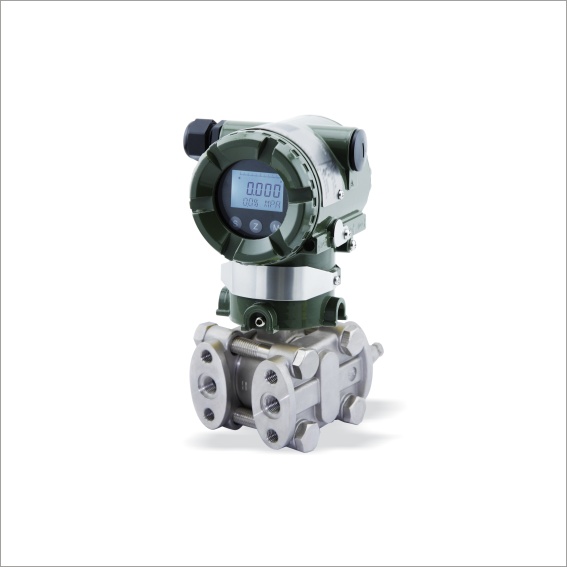

昌暉差壓變送器SWP-ST61EDP/EDR/EHP/EAP/EGP系列差壓變
產品介紹
昌暉差壓變送器SWP-ST61EDP/EDR/EHP/EAP/EGP系列差壓變
SWP-ST61E系列差壓變送器，是以微處理器為核心的現場壓力測量?jī)x表。廣泛用于液體、氣體或蒸汽的液位、壓力的測量。◎精度+ -0.2%F.S.◎量程比50:1或15：1◎具有自診斷和遠程功能◎具有紅外無線設置功能◎執行HART協議
通用技術參數
規格參數 | 說 明 |
供電電源 | 12-45VDC。 |
輸出信號 | 二線制4～20mA DC帶數字通訊（HART協議）輸出。 |
內置顯示器（選配） | LCD顯示數值、數位、單位和棒狀圖。 |
自診斷功能 | 放大器故障、膜盒故障，設置故障，環境溫度報警、壓力/靜壓報警等。 |
工作溫度 | -40～85oC。 |
二、傳感器類型
1、SWP-ST61EDP系列差壓變送器
傳感器型號 | 測量范圍 | 測量量程 | *大工作壓力 | 精度/穩定性 |
3 | -7.5～7.5kPa | 1.3～7.5kPa | 7MPa | 量程的±0.2%/ 每年*大偏差為 量程的±0.2% |
4 | -37.4～37.4kPa | 6.2～37.4 kPa | 14MPa | |
5 | -100～186.8kPa | 31.1～186.8kPa | ||
6 | -100～690kPa | 117～690kPa | ||
7 | -100～2068kPa | 345～2068kPa | ||
8 | -100～6890kPa | 1170～6890kPa |
2、SWP-ST61EDR系列微差壓變送器
傳感器型號 | 測量范圍 | 測量量程 | *大工作壓力 | 精度/穩定性 |
2 | -1.5～1.5kPa | 0.125～1.5kPa | 4MPa | 量程的±0.2%/ 每年*大偏差為 量程的±0.2% |
3、SWP-ST61EHP系列高靜壓差壓變送器
傳感器型號 | 測量范圍 | 測量量程 | *大工作壓力 | 精度/穩定性 |
3 | -7.5～7.5kPa | 1.3～7.5kPa | 25 MPa 32 MPa 40 Mpa | 量程的±0.2%/ 每年*大偏差為 量程的±0.2% |
4 | -37.4～37.4kPa | 6.2～37.4 kPa | ||
5 | -100～186.8kPa | 31.1～186.8kPa | ||
6 | -100～690kPa | 117～690kPa | ||
7 | -100～2068kPa | 345～2068kPa |
4、SWP-ST61EAP/EGP系列*壓力/壓力變送器
傳感器 | AP | GP | 測量范圍 | 測量量程 | *大工作壓力 | 精度/穩定性 |
3 | × | ○ | -7.5～7.5kPa | 1.3～7.5kPa | 量程上限壓力 | 量程的±0.2%/ 每年*大偏差為 量程的±0.2% |
4 | ○ | ○ | -37.4～37.4kPa | 6.2～37.4 kPa | ||
5 | ○ | ○ | -100～186.8kPa | 31.1～186.8kPa | ||
6 | ○ | ○ | -100～690kPa | 117～690kPa | ||
7 | ○ | ○ | -100～2068kPa | 345～2068kPa | ||
8 | ○ | ○ | -100～6890kPa | 1170～6890kPa | ||
9 | × | ○ | -100～20680kPa | 3480～20680kPa | ||
0 | × | ○ | -100～41370kPa | 6890～41370kPa |
傳感器型號“○”表示支持;“×”表示不支持
型 號 | 產品類型 | DP | DR | HP | GP | AP |
SWP-ST61EDP | 差壓變送器 | ● | - | - | - | - |
SWP-ST61EDR | 微差壓變送器 | - | ● | - | - | - |
SWP-ST61EHP | 高靜壓差壓變送器 | - | - | ● | - | - |
SWP-ST61EGP | 表壓變送器 | - | - | - | ● | - |
SWP-ST61EAP | 絕壓變送器 | - | - | - | - | ● |
代 碼 | 測量量程（URL） | DP | DR | HP | GP | AP |
2 | 0.125 ~1.5 KPa | - | ● | - | - | - |
3 | 1.3 ~7.5KPa | ● | - | ● | ● | ● |
4 | 6.2 ~37.4KPa | ● | - | ● | ● | ● |
5 | 31.1 ~186.8KPa | ● | - | ● | ● | ● |
6 | 117 ~690KPa | ● | - | ● | ● | ● |
7 | 345 ~2068KPa | ● | - | ● | ● | ● |
8 | 1170 ~6890KPa | ● | - | - | ● | ● |
9 | 3480 ~20680KPa | - | - | - | ● | - |
0 | 6890 ~41370KPa | - | - | - | ● | - |
T | 特殊定制 | ● | ● | ● | ● | ● |
代 碼 | 輸出方式 | DP | DR | HP | GP | AP |
N | 4-20mA | ● | ● | ● | ● | ● |
S | 4-20mA 帶數字通訊（HART協議） | ● | ● | ● | ● | ● |
代 碼 | 結構材料 法蘭/接頭 排液/排氣 閥膜片 | DP | DR | HP | GP | AP |
22 | 316不銹鋼 316不銹鋼 316L不銹鋼 | ● | ● | ● | ● | ● |
23 | 316不銹鋼 316不銹鋼 哈氏合金C | ● | ● | ● | ● | ● |
24 | 316不銹鋼 316不銹鋼 蒙乃爾合金 | ● | ● | ● | ● | ● |
25 | 316不銹鋼 316不銹鋼 鉭 | ● | ● | ● | ● | ● |
33 | 哈氏合金C 哈氏合金C 哈氏合金C | ● | ● | ● | ● | ● |
35 | 哈氏合金C 哈氏合金C 鉭 | ● | ● | ● | ● | ● |
44 | 蒙乃爾合金 蒙乃爾合金 蒙乃爾合金 | ● | ● | ● | ● | ● |
代 碼 | 顯示表頭（不選擇不填） | DP | DR | HP | GP | AP |
M3 | 液晶顯示 | ● | ● | ● | ● | ● |
代 碼 | 安裝支架 | DP | DR | HP | GP | AP |
B1 | 管裝彎支架（管外徑Φ50~60） | ● | ● | ● | ● | ● |
B2 | 板裝彎支架 | ● | ● | ● | ● | ● |
B3 | 管裝平支架（管外徑Φ50~60） | ● | ● | ● | ● | ● |
代 碼 | 泄放閥 | DP | DR | HP | GP | AP |
D0 | 背面泄放閥 | ● | ● | ● | ● | ● |
D1 | 側面泄放閥在壓力室上部 | ● | ● | ● | ● | ● |
D2 | 側面泄放閥在壓力室下部 | ● | ● | ● | ● | ● |
代 碼 | 低壓側法蘭適配器 | DP | DR | HP | GP | AP |
N | 無法蘭適配器（法蘭上由1/4NPT陰螺紋供引壓連接） | ● | ● | ● | ● | ● |
C1 | 1/2NPT陰螺紋法蘭適配器,引壓過渡接頭及焊接引壓管（不銹鋼） | ● | ● | ● | ● | ● |
C2 | M20×1.5陽螺紋法蘭適配器,引壓過渡接頭及焊接引壓管（不銹鋼） | ● | ● | ● | ● | ● |
代 碼 | 防爆類型 | DP | DR | HP | GP | AP |
d | 隔爆型,防爆等級Exd II CT6 | ● | ● | ● | ● | ● |
典型型號 | SWP-ST61EDP 4 S 22 M3 B3 D2 C2d |
-=不提供 ●=提供
注：*小量程URL/50 昌暉差壓變送器SWP-ST61EDP/EDR/EHP/EAP/EGP系列差壓變送器
