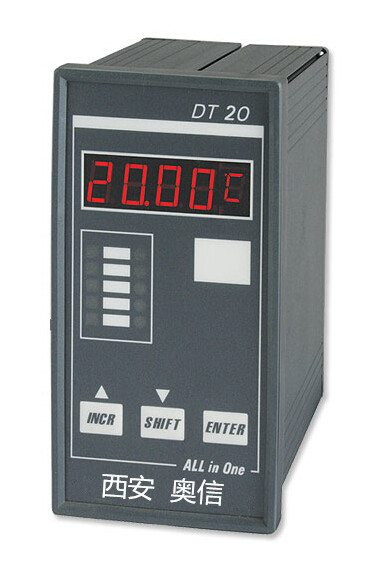

DT20-12C通用數顯儀 西安通用數顯儀

工作原理與結構

對于電壓輸入信號，經電平變換后送模數轉換器；對于熱電阻輸入信號，經流過的直流電流轉換成電壓信號，然后送模數轉換器；對于熱電偶輸入信號，除了毫伏信號本身經放大后送模數轉換器外，儀表尾部還有一只Cu50銅電阻，測量冷端溫度，此信號經R/V轉換后，也送模數轉換器。

模數轉換器送出的數字信號，經單片機進行（熱電偶）冷端補償，（熱電阻）外線電阻補償, 線性化和標度變換后，用4位數字顯示出來。由于ADC選用4位半 (20000碼) 高精度模數轉換器7135，典型精度達到 ± 0.005 %，配以電壓基準器件和溫度系數很小的精密電阻，從而保證整機的長期穩定性，得到較高的整機精度。越限報警也是由單片機完成的。

單片機將測量值（數字量）與報警設定值（數字量）進行比較，如果切換差設置為0，則測量值等于設定值（上限報警為大于等于，下限報警為小于等于）時，即發出報警信號。

由于是用數字量進行比較，因此不存在報警偏差。盤裝式儀表為嵌入式結構，適合安裝在儀表盤上。外殼用厚度為0.8mm的鋼板制成，具有良好的電磁屏蔽作用和較好的密封性。20檔外部接線端子，安裝在儀表的尾部。墻掛式儀表有比較堅固的外殼，前開門，表門和殼體間用橡膠密封條密封。

主要技術數據

結構型式

盤裝式（A型、B型）

墻掛式（C型）。

 輸入信號及分度號

   熱電偶：S、B、K、T、E、J、N和R分度號可選。

   熱電阻：Pt100，Cu100和Cu50分度號可選。

   直流電流：4 ~ 20mA，0 ~ 10mA。

直流電壓：1 ~ 5V，0 ~ 5V，0~20mV，0~100mV。

電阻：0 ~ 400Ω。

￠ 輸入處理方式

熱電偶、熱電阻輸入時，用查表法進行非線性校正。

直流電流、直流電壓和電阻輸入時，零點數字顯示值和滿度數字顯示值可在 -1999～9999范圍內設置，小數點0~3位可設置。

直流電流、直流電壓輸入時顯示值和輸入信號之間的關系可指定為線性規律或開平方規律。一旦指定為開平方規律，就同時具有小信號切除功能，切除點為輸入信號的0.75% FS

顯示值基本誤差    ±0.2％ FS

￠ 分辯力

   熱電偶輸入時：0.1℃ ( 示值 ＜1000℃時)1℃ ( 示值≥1000℃時)

   熱電阻輸入時：0.1℃

   特殊規格為：0.01℃ 分辨率（Pt 100 分度  -99.99 ~ 99.99℃） l

   其余信號輸入時：末位1個字所對應的量值。

外部線路

  熱電偶輸入時，外線路電阻應不大于100Ω。

   熱電阻輸入時，外線路電阻允許0~10Ω／1線，外線路電阻自動補償。

￠ 冷端補償   熱電偶輸入時，冷端溫度可自動補償。

￠ 輸入電阻

  熱電偶或直流電壓輸入時，儀表輸入電阻大于1MΩ。

   直流電流輸入時，儀表輸入電阻為100Ω。

￠ 顯示方式

 數字顯示：-1999～9999，小數點0~3位可設定

報警設定值顯示：高報警(H)和低報警(L)設定值，均在規定菜單中用數字量直接顯示。

報警顯示: 高報警(H)和低報警(L)發生時，對應的LED指示燈點亮。

￠ 報警輸出方式

指示燈

繼電器接點：高報警(H)和低報警(L)發生時，相應的繼電器動作，常開接點接通。

￠ 繼電器觸點容量

2A， 220V AC無感負載。

再發送輸出（與主機隔離）

 4 ~ 20mA  DC 或0 ~ 10mA DC 。

負載電阻：￡ 750Ω(4 ~ 20mA)；    ￡ 1500Ω(0 ~ 10mA)。

再發送輸出零點和滿度對應的量值，-1999~9999可設置。

再發送輸出基本誤差：±0.2％ FS 。

外供電源24V DC，0.1A（用自復保險絲進行短路保護）。

斷電保護   采用電可擦寫EEPROM不揮發存儲器，保護時間10年。

￠ 通訊接口

 接口標準：RS - 485

 通訊速率：9600，4800，2400和1200波特率可選。

￠ 電 源：220V，50Hz±5％

￠ 電功耗：10W

￠ 正常工作條件

環境溫度   0 ~ 50℃ l 相對濕度  ≤ 90%

重量

盤裝式：2kg

墻掛式：6kg。
