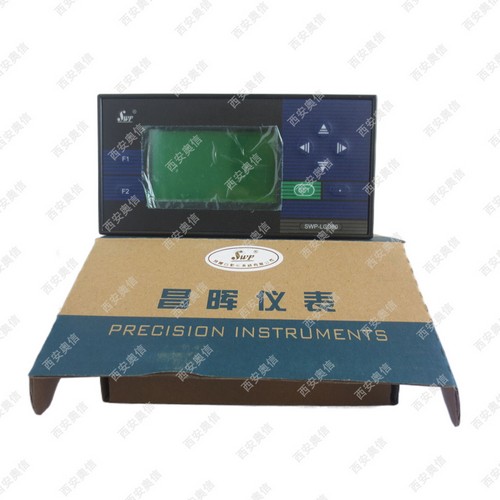

液位顯示器帶變送SWP-LCD-NH801-02-23昌暉SWP
產品介紹
液位顯示器帶變送SWP-LCD-NH801-02-23昌暉SWP
SWP-LCD-NH系列液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。
技術參數
規?格 | 說??????明 | |
輸入 信號 | 模擬量輸入 | |
電流：0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω | ||
電壓：0-5V、1-5V、mV等——輸入阻抗≥250KΩ | ||
脈沖量 | 波形：矩形或正弦波 | |
幅度：大于5V | ||
頻率：0-10kHz（或根據用戶要求） | ||
輸出 信號 | 模擬量輸出 | DC 0-10mA（負載電阻≤750Ω） DC 4-20mA（負載電阻≤500Ω） DC 0-5V（負載電阻≥250KΩ）?DC 1-5V（負載電阻≥250KΩ） |
開關量輸出 | 繼電器輸出——帶回差，觸點：AC 220V/3A?DC 24V/6A（阻性負載） | |
通訊輸出 | 接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等 波特率——300bps-19.2kbps 儀表內部自由設定 | |
饋電輸出 | DC 24V?負載≤30mA | |
測量精度 | 測量顯示精度：±0.2%FS±1字或0.5%FS±1字 | |
頻率轉換精度 | ±1脈沖（LMS） 一般優于0.2% | |
測量范圍 | -1999——99999字 | |
分辨率 | ±1字 | |
顯示方式 | 帶背光大屏幕LCD圖形顯示器 | |
控制/報警 | 帶回差上限、下限輸出（用戶可自由設定） | |
參數設定 | ·中文菜單提示?????????????? ·面板輕觸式按鍵設定 ·參數設定值斷電后*保存?? ·參數設定值密碼鎖定 | |
保護方式 | 斷電后累積值保持時間大于五年 電源欠壓自動復位???? 工作異常自動復位（Watch Dog） | |
環境溫度 | 0-50℃ | |
相對濕度 | ≤85RH?? 避免強腐蝕氣體 | |
供電電壓 | 常規型?AC220V+10-15%（50Hz±2Hz） 特殊型?AC85-260V——開關電源?DC24V ±2V——開關電源 | |
功耗 | ≤6W | |
型譜
??? ???型號 | 代???????碼 | 說??????明 | |||||||||||
?? SWP-LCD-N | □□ | □ | □□ | -□ | □ | -□ | -□ | □ | □ | □ | -□ | -□ | 新一代大屏幕帶背光液晶顯示儀表 |
?????儀表功能 | H | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 液位←→容積控制儀 |
HR | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 帶記錄（液位←→容積控制儀） | |
????外形尺寸 | 8 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 160×80mm（橫式）80×160mm（豎式） | |
????控制作用 | 01 03 | ? | ? | ? | ? | ? | ? | ? | ? | ? | 無控制（或報警）輸出 帶控制（或報警）輸出 | ||
????通訊方式 | □ | ? | ? | ? | ? | ? | ? | ? | ? | 參見“通訊方式” | |||
????變送輸出 | □ | ? | ? | ? | ? | ? | ? | ? | 參見“輸出方式” | ||||
????輸入類型 | □ | ? | ? | ? | ? | ? | ? | 參見“輸入類型” | |||||
????*報警方式 | □ | ? | ? | ? | ? | ? | 參見“報警方式” | ||||||
????第二報警方式 | □ | ? | ? | ? | ? | 參見“報警方式” | |||||||
????第三報警方式 | □ | ? | ? | ? | 參見“報警方式” | ||||||||
???????? ?饋電輸出 | N P | ? | ? | 無饋電輸出（可省略） DC24V饋電輸出 | |||||||||
供電方式 | W T | ? | DC24V供電 AC85-260V供電 AC220V供電（線性電源，可省略） | ||||||||||
????? ???外形特征 | S | 豎式顯示儀表 橫式顯示儀表（可省略） | |||||||||||
注1：訂購容積儀時，由客戶提供所測罐體的尺寸，外形結構，由生產廠家出廠時代為設定，儀表通常帶通訊接口，以便進行參數設定。
?★通訊方式
選型代碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
?★輸出方式：
選型代碼 | 0 | 2 | 3 | 4 | 5 |
輸出方式 | 無輸出 | 4~20mA輸出 | 0~10mA輸出 | 1~5V輸出 | 0~5V輸出 |
?★輸入類型：（出廠默認值）??
代碼 | 輸入類型 | ????測量范圍 | ????代碼 | ????輸入類型 | ?????測量范圍 | ???說????明 |
A | 4~20mA | -9999~99999 d | D | ??? 0~5V | ??? -9999~99999 d | 本表所列為*大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
B | 0~10mA | -9999~99999 d | ???????? R | ??? 用戶特定 | 全量程 | |
C | 1~5V | -9999~99999 d | ? | ? | ? |
★報警方式：??
選型代碼 | N | H | L |
報警方式 | 無控制或報警（可省略） | 上限控制或上限報警 | 下限控制或下限報警 |
