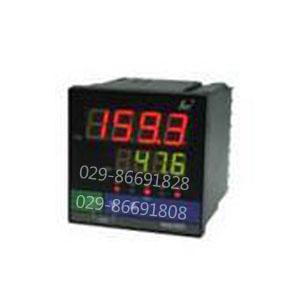

SWP昌暉流量積算儀SWP-LK902-02-AAG-HL蒸汽流量變送器
產品介紹
SWP昌暉流量積算儀SWP-LK902-02-AAG-HL蒸汽流量變送器4-20mA
SWP-LK系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制
型 號 | 代 碼 | 說 明 | |||||||||||
SWP-LK | □ | □□ | -□ | □ | -□ | □ | □ | -□ | □ | -□ | -□ | -□ | 5位+8位流量積算控制儀 |
外形尺寸 | 8 9 | 160×80mm80×160mm 96×96mm | |||||||||||
控制作用 | 01 02 03 04 05 | 無補償輸入 帶補償輸入 過熱蒸汽帶溫度壓力補嘗-查表法 飽和蒸汽帶溫、壓補償-查表法 用戶特定曲線補償輸入-查表法 | |||||||||||
通訊方式 | □ | 參見 “通訊方式” | |||||||||||
輸出方式 | □ | 參見 “輸出方式” | |||||||||||
流量信號類型 | □ | 參見 “輸入類型” | |||||||||||
壓力補償類型 | □ | 參見 “輸入類型” | |||||||||||
溫度補嘗類型 | □ | 參見 “輸入類型” | |||||||||||
$報警方式 | N H L B C D | 無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制-自動啟動 流量定量過程控制-自動啟動 流量定量到控制-自動清零 | |||||||||||
第二報警方式 | N H L B C | 無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制-自動啟動 流量定量過程控制-手動啟動 | |||||||||||
饋電輸出 | N P 2P | 無饋電輸出（可省略） 單路DC24V饋電輸出 雙路DC24V饋電輸出 | |||||||||||
供電方式 | W T | DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||||
外形特征 | S | 豎式顯示儀表 橫式顯示儀表（可省略） | |||||||||||
★通訊方式：
代 碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。★變送輸出方式：
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊規格 |
★輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 說 明 |
A | 4~20mA | -1999~9999 d | G | -200~650℃ | 本表所列為zd量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 | |
B | 0~10mA | -1999~9999 d | E | 熱電偶E型 | 0~1000℃ | |
C | 1~5V | -1999~9999 d | K | 熱電偶K型 | 0~1300℃ | |
D | 0~5V | -1999~9999 d | R | 用戶特定 | -1999~9999 d | |
M | 0~20mA | -1999~9999 d | N | 無補償輸入 | ||
F | 脈沖 | 0~5KHz |
★注1：LK802、LK803、LK804系列可通過設定儀表二級參數互相切換。
★如用戶選擇特定曲線補償輸入（查表法）時，請在訂貨時提供相關技術參數或密度表格。
SWP昌暉流量積算儀SWP-LK902-02-AAG-HL蒸汽流量變送器4-20mA
