PID光柱閥位控制儀SWP-NT825-020-23/12-HL昌暉SWP數顯表
產品介紹
PID光柱閥位控制儀SWP-NT825-020-23/12-HL昌暉SWP數顯表

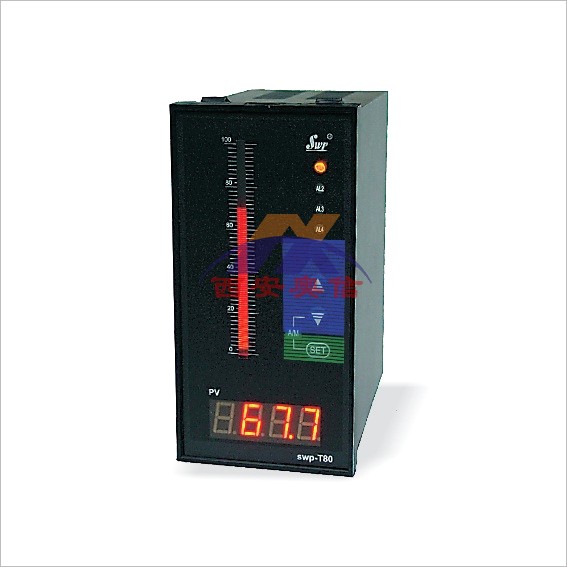

SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀適用于需要進行高精度測量控制的系統，可根據被控對象自動演算出較好PID控制參數。該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。
★SWP-LED系列PID數字顯示外給定（或閥位）控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||||
SWP-N | □ | □ | □□ | -□ | □ | □ | -□□ | /□□ | -□ | □ | -□ | -□ | 新一代PID自整定控制儀 |
外形特征 | D S | 橫式顯示儀表*1 豎式顯示儀表*1 | |||||||||||
外形尺寸 | 4 7 8 9 | 96×48mm（橫），48×96mm（豎） 72×72mm 160×80mm（橫）80×160mm（豎） 96×96mm | |||||||||||
控制作用 | 15 25 | 外給定控制*2 閥位控制（繼電器正轉反轉控制）*3 | |||||||||||
通訊方式 | □ | 參見 “通訊方式” | |||||||||||
控制輸出方式 | □ | 參見 “控制輸出方式” | |||||||||||
變送輸出方式 | □ | 參見 “變送輸出方式” | |||||||||||
PV輸入類型 | □□ | 參見 “輸入類型” | |||||||||||
SV輸入類型 | □□ | 參見 “輸入類型” | |||||||||||
$報警方式 | □ | 參見 “報警方式 | |||||||||||
第二報警方式 | □ | 參見 “報警方式 | |||||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||||
供電方式 | W T | DC24V供電 AC85-260V供電(開關電源) AC220V供電(線性電源 可省略) | |||||||||||
★通訊方式：
代 碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。★控制輸出方式：
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★變送輸出方式：
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊規格 |
★ 輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~9999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999 d | 20 | 0~10mA開方 | -1999~9999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999 d | 21 | 1~5V開方 | -1999~9999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999 d | 22 | 0~5V開方 | -1999~9999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999 d | 23 | 可切換輸入 | |
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999 d |
★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”。
★報警方式：
代 碼 | N | H | L | G | A | D |
報警方式 | 無報警 （可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 |
★D105報警輸出只有一個
★控制輸出為PID控制，變送輸出為測量值對應的變送輸出。★同種分度號，選型代碼和儀表編程代碼不同，在義表設定時請注意。
PID光柱閥位控制儀SWP-NT825-020-23/12-HL昌暉SWP數顯表
