液晶表NHR-7101-A-X-A-D1/1P 虹潤記錄儀 NHR-7104R-A-4-A
液晶表NHR-7101-A-X-A-D1/1P 虹潤記錄儀 NHR-7104R-A-4-A
產品介紹

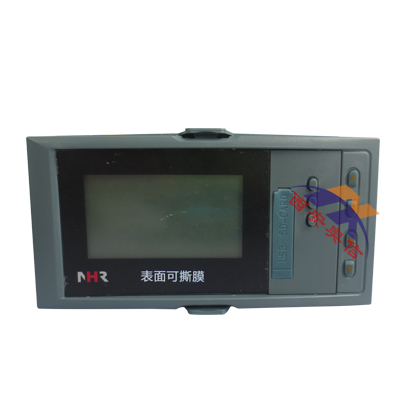

NHR-7100/7100R系列液晶漢顯控制儀/無紙記錄儀在設計上吸納了當今電腦結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了數據存儲區，顯示器采用3.5英寸128*64高分辯率點陣式白屏黑字液晶屏，軟件上引入中文WINDOWS的框架思路，并采用了數據壓縮技術。帶USB數據轉存功能，存儲時間長可達720天。儀表全面采用了表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強，可靠性高。儀表可同時輸入4路*信號，輸入通道相互隔離，并具有報警控制、模擬變送、RS485/232通訊等輸出功能，是一款功能齊全的漢顯儀表。
無紙記錄儀常用系列
NHR-7100/7100R系列液晶無紙記錄儀
NHR-7300/7300R系列液晶人工智能溫控器
NHR-7400/7400R系列液晶四路人工智能調節記錄儀
NHR-7500/7500R系列液晶手動操作器
NHR-7600/7600R系列液晶流量(熱能)積算記錄儀
NHR-7610/7610R系列液晶熱(冷)量積算記錄儀
NHR-7620/7620R系列液晶液位<=>容積顯示記錄儀
NHR-7630/7630R系列液晶天然氣流量積算記錄儀
NHR-7700系列液晶多回路測量顯示控制儀
NHR-7702系列增強型液晶多回路測量顯示控制儀
NHR-6100R系列無紙記錄儀
NHR-6300系列“傻瓜式”液晶人工智能溫控器
NHR-6660系列“傻瓜式”液晶流量積算儀
NHR-6600R系列液晶流量積算記錄儀
技術選型
NHR-71 □-□-□-□-□液晶漢顯控制儀
① ② ③ ④ ⑤
NHR-71 □R-□-□-□-□無紙記錄儀
① ② ③ ④ ⑤
| ①輸入通道 | ②規格尺寸 | ||
| 代碼 | 輸入通道 | 代碼 | 寬*高*深 |
| 01 02 03 04 | 1路輸入 2路輸入 3路輸入 4路輸入 | A B C | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） |
| ③報警輸出（備注1） | ④供電電源 | ||
| 代碼 | 報警通道（繼電器接點輸出） | 代碼 | 電壓范圍 |
| X 1 2 3 4 5 6 | 無輸出 1限報警 2限報警 3限報警 4限報警 5限報警 6限報警 | A D | AC/DC 100～240V(AC/50-60Hz) DC 12～36V |
| ⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略) | |||
| 變送輸出(備注1) | 通訊輸出 | ||
| 代碼 | 輸出通道 | 代碼 | 通訊接口(通訊協議) |
| 1 2 3 4 | 1路變送輸出 2路變送輸出 3路變送輸出 4路變送輸出 | D1 D2 D3 | RS485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口 |
| 饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓) | ||
| 1P 2P | 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示#路12V，第二路24V饋電輸出。 | ||
| 適用于帶記錄的儀表 | |||
| USB轉存功能 | 擴展功能 | ||
| 代碼 | 轉存功能 | 代碼 | 擴展功能 |
| U | USB卡轉存（U盤） | SD | SD卡擴展(Micro SD卡) |
