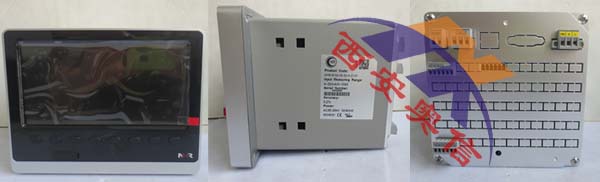

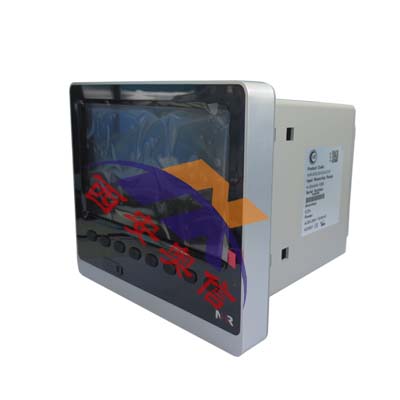

NHR-8606-X/X-X-X-A-1P-D1 8路彩色流量無紙記錄儀 虹潤

產品描述
     NHR-8600/8600B系列彩色/藍屏流量無紙記錄儀采用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。24路*輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）其中可帶8路流量輸入。具有繼電器報警輸出，變送輸出，流量積算，溫壓補償功能；可帶RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警狀態顯示，流量顯示。
技術參數
1、輸入信號：多24通道隔離型*信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC。
2、*輸入信號類型：
   標準電壓信號：0～5V、1～5V、0～10V、±5V；
   標準電流信號：0～10mA 、4～20 mA 、0～20 mA；
   毫伏信號：0～20mV、0～100mV、±20mV、±100mV；
   熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
   熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
   線性電阻信號：0～400Ω
   頻率信號：PI
3、精度：±0.2%FS；
4、采樣周期：1秒。
5、存儲容量：內部Flash存儲器容量64M Byte。
6、記錄時間：12通道，64M Byte容量。（不斷電連續記錄）
7、模擬量輸出：4~20mA(負載電阻≤380Ω)、0~20mA(負載電阻≤380Ω)、0~10mA(負載電阻≤760Ω)、1~5V（負載電阻≥250KΩ）、0~5V（負載電阻≥250KΩ）、0~10V（負載電阻≥10KΩ）。
8、報警輸出：多18路報警繼電器常開觸點輸出，觸點容量1A／250VAC（阻性負載）。
9、饋電：變送器饋電電源，額定電壓24VDC±10%，大電流250mA。
10、通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
11、自動判斷飽和蒸汽和過熱蒸汽
12、累積范圍：0.0～1999999999.9
13、供電：電壓范圍85～264VAC，12～36V DC可選；頻率：50/60Hz；大功耗：20W。
14、工作條件：工作溫度：-10～50℃；濕度：10～90％（無結露）。

產品應用

一、?工業過程監控?

?冶金/石油/化工?：支持24路***信號輸入（含8路流量輸入），可實時監測溫度、壓力、流量等參數，并集成溫壓補償功能，適用于煉鋼爐溫監測、油氣管道流量統計等場景?。

?建材/造紙/食品/制藥?：通過流量積算、報警輸出及數據存儲功能，實現生產過程中的原料配比控制、***溫度記錄及質量追溯?。

二、?流量監測與補償?

?蒸汽/水/氣體介質?：內置孔板、渦街等流量裝置補償算法，支持過熱蒸汽與飽和蒸汽自動識別，***計算能源消耗數據，適用于熱力管網、水處理廠等場景?。

?貿易計量場景?：提供小流量補足、超額補足計量功能，降低供需雙方結算糾紛風險，適配燃氣站、化工原料交易等貿易場景?。
