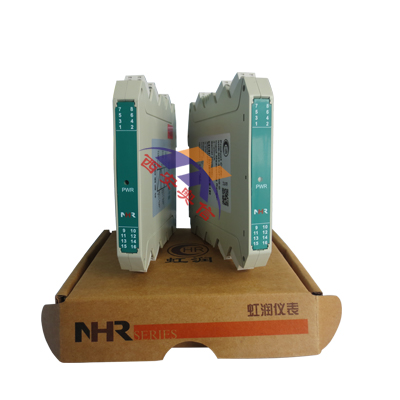

虹潤電壓信號隔離器 NHR-M21-27/X-0/X-D
產品介紹
虹潤電壓信號隔離器 NHR-M21-27/X-0/X-D
常用型號
NHR-M21-27/X-0/X-D
NHR-M21-31/X-0/X-D
NHR-M21-27/X-0/1-D
NHR-M21-27/X-0/0-D
產品描述
NHR-M21將直流電壓或電流信號經過隔離傳送，轉換成所需的信號給其它儀表。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，系統的穩定性和可靠性。本產品品種分為一進一出、一進二出、二進二出，且輸入、
隔離器常用系列
NHR-M21系列電壓/電流隔離器
NHR-M22系列智能溫度變送器
NHR-M23系列配電器輸出磁隔離。
儀表選型
| 7 | 8 | 9 | 10 | 11 | |||||||||
| M2系列電壓/電流隔離器NHR-M21 | - | □ | / | □ | - | □ | / | □ | - | □ | |||
| 位 | 規格 | 注釋 | | | | | | | ↓ □ | / | | | | | | | ↓ □ | | | | | | | | | | | | | | | | ↓ □ | / | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ D | ||||
| 7/8 | <輸入> | ||||||||||||
| 通道I/通道II(從列表中選擇代碼) | |||||||||||||
| 代碼 | 類型 | ||||||||||||
| 25 | 0-20mA | ||||||||||||
| 27 | 4-20mA | ||||||||||||
| 28 | 0-5V | ||||||||||||
| 29 | 1-5V | ||||||||||||
| 31 | 0-10V | ||||||||||||
| X | 通道II無輸入時選擇 | ||||||||||||
| 9/10 | <輸出> | ||||||||||||
| 通道I/通道II(從列表中選擇代碼) | |||||||||||||
| 代碼 | 類型 | ||||||||||||
| X | 無輸出 | ||||||||||||
| 0 | 4-20mA | ||||||||||||
| 1 | 1-5V | ||||||||||||
| 3 | 0-5V | ||||||||||||
| 4 | 0-20mA | ||||||||||||
| 5 | 0-10V | ||||||||||||
| 12 | <電源> | ||||||||||||
