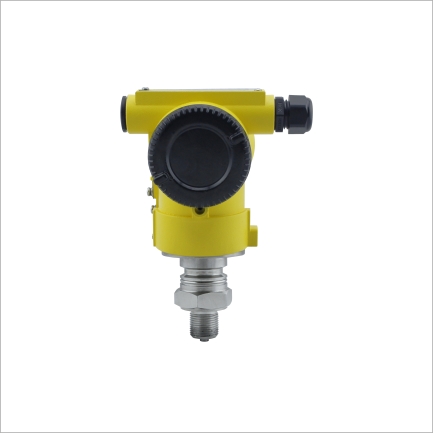

昌暉SWP-ST61TA/TG系列直接安裝式絕對壓力/壓力變送器
產品介紹
昌暉SWP-ST61TA/TG系列直接安裝式***壓力/壓力變送器
SWP-ST61TA/TG系列直接安裝式***壓力/壓力變送器，是以微處理器為核心的現場壓力測量儀表。廣泛用于液體、氣體或蒸汽的液位、壓力的測量。◎精度+ -0.1%F.S.◎量程比50:1或15：1◎具有自診斷和遠程功能◎具有紅外無線設置功能◎執行HART協議
一、通用技術參數
規格參數 | 說 明 |
供電電源 | 9-45VDC。 |
輸出信號 | 二線制4～20mA DC帶數字通訊（HART協議）輸出。 |
內置顯示器（選配） | OLED顯示數值、數位、單位和棒狀圖。 |
自診斷功能 | 放大器故障、膜盒故障，設置故障，環境溫度報警、壓力/靜壓報警等。 |
工作溫度 | -40～85oC。 |
二、傳感器類型
型號 | TA | TG | 測量范圍 | 測量量程 | ***大工作壓力 | 精度/穩定性 |
3 | ○ | ○ | -7.5～7.5kPa | 1.3～7.5kPa | 量程上限壓力 | 量程的±0.1%/ 每年***大偏差為 量程的±0.1% |
4 | ○ | ○ | -37.4～37.4kPa | 6.2～37.4 kPa | ||
5 | ○ | ○ | -100～186.8kPa | 31.1～186.8kPa | ||
6 | ○ | ○ | -100～690kPa | 117～690kPa | ||
7 | ○ | ○ | -100～2068kPa | 345～2068kPa | ||
8 | ○ | ○ | -100～6890kPa | 1170～6890kPa | ||
9 | × | ○ | -100～20680kPa | 3480～20680kPa |
注：傳感器型號“○”表示支持;“×”表示不支持
型 號 | 產品類型 | |
SWP-ST61TG | 直接安裝式表壓變送器 | |
SWP-ST61TA | 直接安裝式絕壓變送器 | |
代碼 | 測量量程（URL） | |
SWP-ST61TG | SWP-ST61TA | |
3 | 1.3～7.5KPa | 1.3 ～7.5KPa |
4 | 6.2 ～37.4KPa | 6.2 ～37.4KPa |
5 | 31.1 ～186.8KPa | 31.1 ～186.8KPa |
6 | 117 ～690KPa | 117 ～690KPa |
7 | 345 ～2068KPa | 345 ～2068KPa |
8 | 1170 ～6890KPa | 1170 ～6890KPa |
9 | 3480 ～20680KPa | 不提供 |
T | 特殊定制 | 特殊定制 |
代碼 | 輸出方式 | |
N | 4-20mA | |
S | 4-20mA帶數字通迅（HART協議） | |
代碼 | 過程連接型式 | 材料 |
2B | M20x1.5陽螺紋 | 不銹鋼 |
2C | 1/2NPT陽螺紋 | 不銹鋼 |
2D | G1/2陽螺紋 | 不銹鋼 |
2E | 1/2NPT陰螺紋 | 不銹鋼 |
T | 特殊要求 | |
代碼 | 顯示表頭（不選擇不填） | |
M3 | OLED顯示器 | |
代碼 | 防爆類型 | |
d | 隔爆型,防爆等級Exd II CT6 | |
典型型號 | SWP-ST61TG 7 S 2B M3d | |
注：***小量程URL/15
昌暉SWP-ST61TA/TG系列直接安裝式***壓力/壓力變送器
