AXSL-A80溫度巡檢儀 多路巡檢儀XSL溫度巡檢儀

巡檢儀 的工作原理是順序巡回測量各輸 入通道，測量的結果放在數據緩沖區，供顯示和通訊使用。優點是可以zui大限度減小測量裝置的尺寸 ．降低集成成本 。

 ? 巡檢儀 的測量速度是每通道0.2秒 <AXSL系列熱 電偶輸 入通道是0.2秒，其 它信號輸 入通道 是0.1 秒 ， 比其他 系列要快一些 ）。 例如 16通道 的，則3.2秒巡 回1 次，對每個通道而言是每 間隔3.2秒測量1 次。

 ? 當工作在定點方式 時 ，采用輪回間隔測壁方式，兼顧 定點通道 的 快速測量及其它通道 的正常檢測 。 此時定點通道每0.4秒測量1 次，其它通道 的測量速度 比非定點方式慢1倍。 . 巡回顯示的間隔時間是獨立設置 的，從0.5秒到10秒 ，顯示的數據來源于測量值緩沖區，與測量是非同步的。

 ? 從通訊接 口讀 取的測量值來源干測量值緩沖區．與測量是非同步的。· 報警處理是每測量1 個通道處理 1 次 ，與測愿 是同步的。

? XSL系列 是標準型 ，滿足絕 大多數 的應用需求 ，標配通訊接 口。與PLC、HMI 、工控機配合 ，實現高精度低成本 的模擬量采集 。

? XSLC系列是經濟型 ，適用干16點或8點以內的溫度顯示和報警 ，提供了變送或通訊 可選擴展功 能。

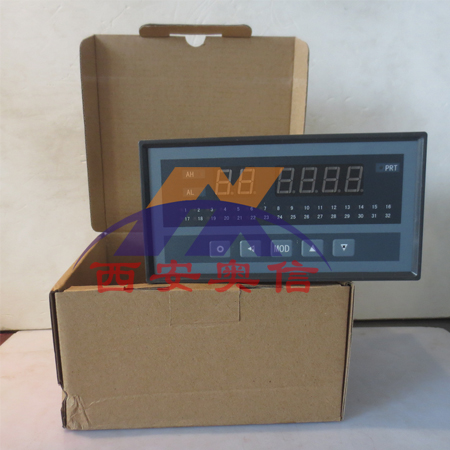

AXSL-A80溫度巡檢儀 多路巡檢儀XSL 80路溫度巡檢儀

? 8-80個輸入通道。鋁合金外殼，插拔式接線端子。
? 0.2級精度，測控速度每通道0.1 秒或0.2秒 （熱電偶通道）。
? 可輸入熱電阻，熱電偶，直流電流，直流電壓信號。
? 2位通道號顯示，4位測量值顯示、顯示范圍-1999-9999 。
? 熱電阻顯示分辨力為 0.1°C, 熱電偶顯示分辨力可通過參數設置為1°C或0.1°C。 （各通道獨立設置）
? 可設置使用的總通道數。也可任意關閉暫時不關心的通道、使其不參與巡回顯示和報警比較。
? 各通道獨立設定信號類型，量程。
? 各通道獨立設定數字濾波時間常數，提高顯示穩定性。
? 各通道獨立設定零點和滿度修正，提高系統測壁精度。
? 具備定點顯示功能，方便調校。
? 具備參數復制功能，可快速進行參數設置，大大減小參數設笠的工作量。
? 標配通訊接口。可選擇RS232或RS485. TC ASC TT 協議或 modbus-RTU 協議。
? 可選配打印功能。可實現手動，定時，報警打印。
? 報警功能
 1.每個通道有4個獨立設巧的報晉設定值及獨立的上限或下限報警方式。
 2 每個通道獨立的報警指示燈。
 3 4點報警諭出，2種可設置的報警輸出方式
  方式1:閃光報警器工作方式。
       第1點報警輸出：任何通道從非報警狀態進入報警狀態時閉合：自動延時恢復（確認）或面板按鍵恢復 （確認）。
       第2點報警輸出：只要有1 個通道處于報警狀態時則閉合。
       各通道的報警指示燈有3種狀態
    a.不亮：表示該通道處于非報警狀態。
    b.閃爍：表示該通道從非報警狀態進入報警狀態，并且未自動延時確認或面板按鍵確認。
    c.亮： 表示該通道處干報警狀態，且已確認。
  方式2: 各通道的兩個報警設定點共用方式。
    第1點報警輸出：任何1個通道的第1報警設定點處于報警狀態即閉合。
    第2點報警輸出：任何1個通道的第2報警設定點處于報警狀態即閉合。
    第3點報警輸出：任何1個通道的第3報警設定點處于報警狀態即閉合。
    第4點報警輸出：任何1個通道的第4報警設定點處于報警狀態即閉合。
選型說明

XSL/AXSL-  8-80通道輸入，0.2級測量精度；測控速度（zui快0.1*通道數）

外型尺寸

A   160X80X125 mm 橫式 開孔尺寸：152 X 76

B   80X160X 125 mm 豎式 開孔尺寸：152X76  ）

C  160*160*182 96X96X76 mm 開孔尺寸：152*152

D1  318*104*300mm  臺式

D2   318*104*300mm   盤裝     開孔尺寸 312*96

面板規格  2位LED（通道號顯示）+4位LED（測量值顯示）

通道數  8-80

       A、B尺寸一般zui多可選32通道；C、D1、 D2尺寸一般zui多可選80通道。

輸入信號：

R  全部通道均為熱電阻（Pt100、Cu100、 Cu50、BA1、BA2、G53）、

E   全部通道均為熱電偶（K、S、R、B、N、E、J、T）

B   全部通道均為直流電流（4-20mA、  0-10mA、 0-20mA）

      或者直流電壓 （0-5V、  1-5V、 或者+100-  -100mV信號）

    需要在訂貨時明確電流、電壓信號的輸入通道

X  全部通道均為熱電阻（Pt100、Cu100、 Cu50、BA1、BA2、G53）、熱電偶（K、S、R、B、N、E、J、T）混用

L   全部通道均為熱電阻（Pt100、Cu100、 Cu50、BA1、BA2、G53）、熱電偶（K、S、R、B、N、E、J、T） 直流電流（4-20mA、  0-10mA、 0-20mA）      或者直流電壓 （0-5V、  1-5V、 或者+100-  -100mV信號）混用，需要在訂貨時明確電流、電壓信號的輸入通道。

報警   4點公共報警（繼電器輸出，250VAC  /3A   阻性負載）

通訊（選件）
S1   TC ASCII協議  RS232
S2   TC ASCII協議  RS485
M1   modbus-RTU協議  RS232
M2   modbus-RTU協議  RS485
打印接口
P1   打印接口
P2   一體化打印（限D1、D2尺寸，32通道內有報警指示燈）
電源規格
V0  100-240VAC 50/60Hz
V1   10-24V AC 50/60Hz  10-24VDC
