XSR22HC 熱能積算儀 智能流量積算儀AXSR22HC

流量/熱量積算儀概述
? CHJ是經濟型，配接脈沖輸出的變送器，標配變送器電源及2點瞬時流貴報警輸出。
? 用于氣體和蒸汽積算時，一般應選擇帶溫度、壓力補償運算的XSJB或XSR22FC。
? 用于明渠流貴的積算時，應選擇XSR22FA。
? 用于差壓流愿的積算時，應選擇XSR22FB 。
? 用于熱水的熱能積算時，應選擇XSR22HC。

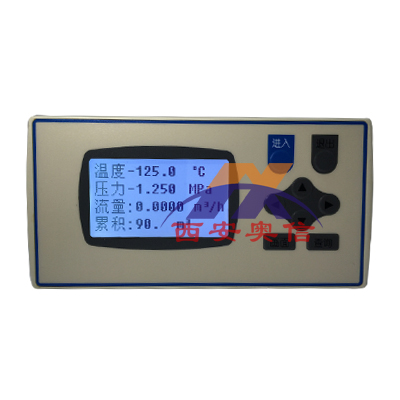

智能流量積算儀AXSR22HC基本性能
適用干各種液體介質的熱能（冷能）積算。
?128x64點陣液晶屏顯示，鋁合金外殼。
?2路溫度信號輸入，測量溫度，計算溫差。
?同時具備電流（電壓）流量輸入通道和脈沖流量輸入通道。適應各種流量變送器，傳感器。
?標配2路獨立的外供電流，給溫度和流量變送器供電。（溫度為熱電阻傳感器時只需要一路外供電源）。
?漢字顯示方式，方便的設置引導方式。簡化參數設置過程。
?記錄瞬時流量，溫度的歷史數據（曲線），并可查詢。
?3年內每年，每月，每日累積熱能記錄及查詢。
?停電信息記錄及查詢。
?自動屏保功能。
?輸入信號測量精度0.2級，測控速度0.6秒。
?可選配USB接口，實現記錄數據轉儲。
?可選配2點報警輸出，實現各測量值的報警和累積量的預置輸出。
?可選配一路變送輸出，可針對各測量值。
?可選配通訊接口。
XSR22HC 熱能積算儀 智能流量積算儀AXSR22HC的選項說明

3英寸白底黑字液晶屏(128X64)；熱能累積；測控速度0.6秒：4Mb記錄內存

外型尺寸：

    160X80X65mm   橫式   開孔尺寸：152X76

 BS 壁掛方式散件

BK壁掛方式帶機殼的整機

 流量輸入信號

lK   直流電流(4-20)mA、(0-10)mA、(0-20)mA

VK 直流電壓(0-5)V、(1-5)V

溫度輸入信號

R   熱電阻：Pt100、Cu100  Cu50 （Pt1000需訂貨時注明）

I    直流電流(4-20)mA、(0-10)mA、(0-20)mA

報警（選件）

  T1-T2    2點繼電器輸出，250VAC/3A，阻性負載

變送（選件）

A1   電流輸出(4-20)niA、(0-20)mA、(0-10)mA

A2   電壓輸出（0-5)V、（1-5)V

A3   電壓輸出（1-10)V

外供電源（流量通道供電）

B1     24V土5% 50mA以下

B2    12V土5% 50mA以下

外供電源（溫度通道供電，熱電阻輸入時不需要）

B1     24V土5% 50mA以下

通訊（選件）

S1 TC ASCII協議 RS232

S2 TC ASCII協議 RS485

M1 modbus-RTU協議 RS232

M2 modbus-RTU協議 RS485

USB轉接口  USB

電源規格：V0  100-240V AC 50/60Hz

V1  10-24V AC  50/60Hz;  10-24V DC

XSR22HC 熱能積算儀 智能流量積算儀AXSR22HC
