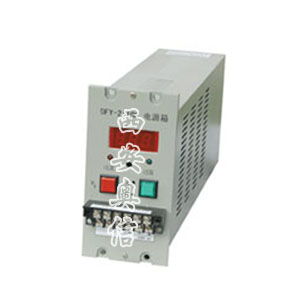

開關電源SFY-2110K 電源箱SFY-2110 5A
產品介紹
?電源箱SFY-2110 5A 開關電源SFY-2110K ?DFY-2110K,SFY-2110K開關電源
? S（D）FY-2110K型開關電源是一種新型無工頻變壓器的直流開關穩壓電源。它是原S（D）FY-2110K型傳統串聯式電源的改進產品，是專門為自動控制系統的供電而設計的電源裝置。
??? 為了保證系統的可靠運行，本電源箱具有過壓、欠壓、過流保護等功能。若在電源箱的備用端子上外接備用電池（蓄電池）就可形成不同斷工作的電源系統。當市電網停電時或因電壓、電流保護及故障造成無電壓輸出時，可啟動外接報警裝置，同時自動地將外接備用電源接入使用；當市電網恢復供電或故障排除后，又可以從備用電源方式切換到正常工作方式。
? ? 1、備用工作指示燈，紅色。燈亮表示電源正處于備用工作狀態。2、服位按鈕：當因發生過壓、欠壓、或過流保護時，而使儀表處于備用電源方式，當故障排除后，按下此按鈕電源將恢復正常工作。3、電源指示（單位：安）。4、電壓指示（單位：伏）。5、工作指示燈：綠色。燈亮表示電源處于正常工作方式。6、開關：ON通電，OFF斷電。7、接線端子
??? 為了保證系統的可靠運行，本電源箱具有過壓、欠壓、過流保護等功能。若在電源箱的備用端子上外接備用電池（蓄電池）就可形成不同斷工作的電源系統。當市電網停電時或因電壓、電流保護及故障造成無電壓輸出時，可啟動外接報警裝置，同時自動地將外接備用電源接入使用；當市電網恢復供電或故障排除后，又可以從備用電源方式切換到正常工作方式。
? ? 1、備用工作指示燈，紅色。燈亮表示電源正處于備用工作狀態。2、服位按鈕：當因發生過壓、欠壓、或過流保護時，而使儀表處于備用電源方式，當故障排除后，按下此按鈕電源將恢復正常工作。3、電源指示（單位：安）。4、電壓指示（單位：伏）。5、工作指示燈：綠色。燈亮表示電源處于正常工作方式。6、開關：ON通電，OFF斷電。7、接線端子
主要技術指標
??? 直流輸出電壓： 24V ±0.5V，5A。
??? 交流輸出電流： 24V ±0.5V，0.25A。
??? 電壓調整率： 0.5%
??? 效??? 率：80～85%
??? 輸出交流分量有效值： ≤10mV（輸出電流1A時）
??? 保護功能： 欠壓22±1V時動作，過壓26±1V時動作；限流及短路保護1.2A時動作，過壓事只動接備用電源，并啟動外接報警裝置；過熱保護。
??? 電源電壓： 220VDC±10%，50HZ
??? 功??? 耗：?5A時≤150VA；10A時≤300VA
??? 環境溫度： 0～+50℃
??? 相對濕度： 10～90%RH（不結露）
??? 絕絕緣電阻： 交流220V輸入端子對機殼≥100MΩ
????絕緣強度： 交流220V輸入端子對24V輸出端子，對機殼1500VDC/1分鐘，無擊穿飛弧。
??? 外形尺寸： 88×175×360（390）（mm）（高×寬×深）
??? 重量： 約3.5kg。
??? 直流輸出電壓： 24V ±0.5V，5A。
??? 交流輸出電流： 24V ±0.5V，0.25A。
??? 電壓調整率： 0.5%
??? 效??? 率：80～85%
??? 輸出交流分量有效值： ≤10mV（輸出電流1A時）
??? 保護功能： 欠壓22±1V時動作，過壓26±1V時動作；限流及短路保護1.2A時動作，過壓事只動接備用電源，并啟動外接報警裝置；過熱保護。
??? 電源電壓： 220VDC±10%，50HZ
??? 功??? 耗：?5A時≤150VA；10A時≤300VA
??? 環境溫度： 0～+50℃
??? 相對濕度： 10～90%RH（不結露）
??? 絕絕緣電阻： 交流220V輸入端子對機殼≥100MΩ
????絕緣強度： 交流220V輸入端子對24V輸出端子，對機殼1500VDC/1分鐘，無擊穿飛弧。
??? 外形尺寸： 88×175×360（390）（mm）（高×寬×深）
??? 重量： 約3.5kg。
規格型號?
?
|
型號
|
電壓輸出
|
輸出電流
|
輸出功率
|
|
S(D)FY-2100K
|
24VDC
|
5ADC
|
120W
|
|
S(D)FY-3100K
|
24VDC
|
10ADC
|
240W
|
